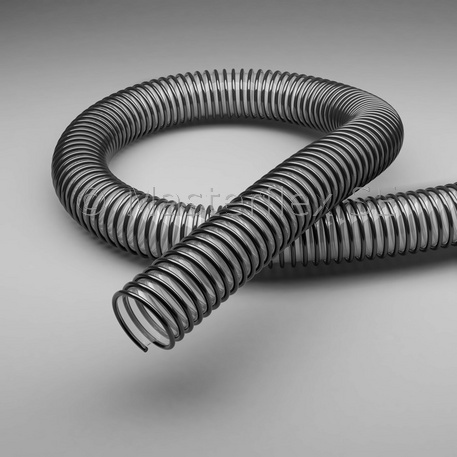

Master-PUR STEP MHR

PU folieslang, överkörbar, mikrob- & hydrolysbeständig

Master-PUR STEP MHR - PU folieslang, överkörbar, mikrob- & hydrolysbeständig

Technical Drawing

Anslutningselement

  • Car-Grip Slangklämma, skruvbar
    Car-Grip Slangklämma, skruvbar
  • Car-Grip Snabbklämma
    Car-Grip Snabbklämma
  • Slangnippel
    Slangnippel
  • Combiflex PU Muff V
    Combiflex PU Muff V
  • Krympslang
    Krympslang
  • Combiflex PU Muff
    Combiflex PU Muff

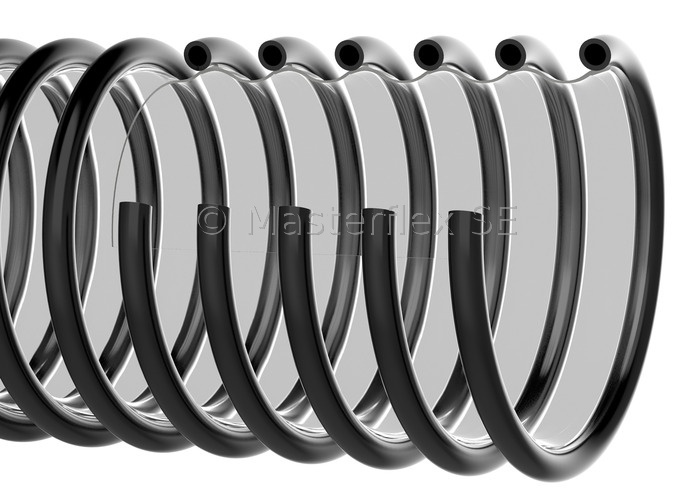

Konstruktion



Master-PUR STEP MHR - PU folieslang, överkörbar, mikrob- & hydrolysbeständig

Material

  • spiral: profilspiral
  • vägg: polyeterpolyuretan, mikrobresistent
  • Väggtjocklek mellan spiralerna ca 0,6 mm

Användningsområde

  • Sug- och transportslang för slitande material med krav på mikrob- och hydrolysresistans
  • Lätt sugslang för kommunala renhållningsfordon
  • Gräsklippare
  • Lövblåsare och sugar

Egenskaper

  • hög drag- och rivhållfasthet
  • tål vibrationer
  • flexibel vid låga temperaturer
  • extremt flexibel
  • överkörbar
  • relativt slät insida
  • fri från halogener och tungmetaller
  • mikrob- och hydrolysbeständig
  • lätt
  • minsta böjradien
  • mycket slitstark
  • gute Chemikalien-, Öl- und Benzinbeständigkeit
  • Generellt god UV- och ozonbeständighet

Temperaturområde

  • -40°C till +90°C
  • toppar till +125°C

Artikelvarianter

DN arbetstryck undertryck böjningsradie utvändig Ø vikt/m artikelnr. lagerlängd max. tillverkningslängd
bar bar mm mm kg m m
80 0,8 0,31 80 100 0,72 000400:80:x / 25
100 0,7 0,28 98 118 0,87 000400:100:x / 25
102 0,7 0,28 100 120 0,88 000400:102:x / 25
120 0,63 0,23 120 140 1,05 000400:120:x / 25
127 0,54 0,18 127 143,4 1,23 000400:127:x / 25
150 0,51 0,17 148 168 1,28 000400:150:x / 25
152 0,5 0,17 150 170 1,3 000400:152:x / 25
160 0,45 0,15 160 180 1,39 000400:160:x / 25
180 0,4 0,11 180 200 1,56 000400:180:x / 25
200 0,31 0,08 197 217 1,7 000400:200:x / 25
203 0,3 0,07 200 220 1,72 000400:203:x / 25

Alla uppgifter utgår från en medie- och omgivningstemperatur på +20 °C.
* Avser insidan av slangvinkeln
Med reservation för tekniska ändringar och färgavvikelser.

Tillgänglig vid förfrågan

  • Tillgänglig vid förfrågan i andra längder, storlekar, färger och med tryck.
