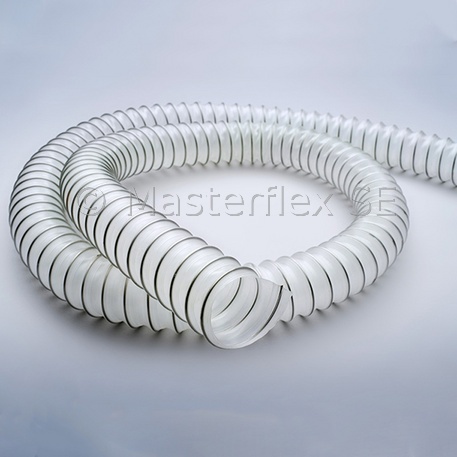

Master H2O

TPE-filmslang för dricksvattentillämpningar inom kall- och varmvattensektorn

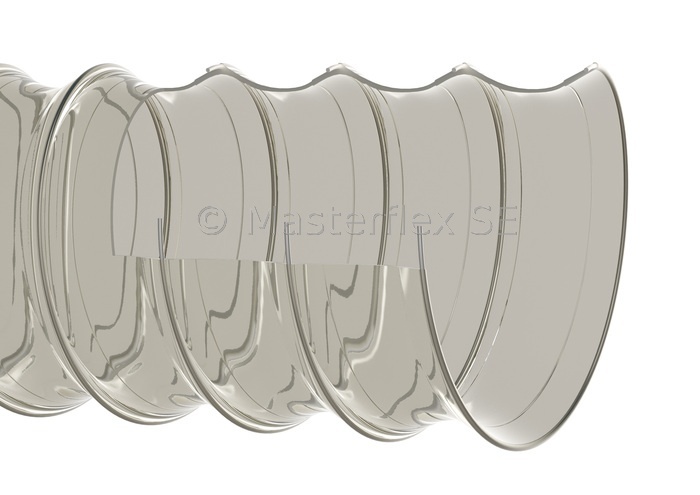

Technical Drawing

KTW / TPE Transition Recommendation och W270 certifierade för transport av dricksvatten upp till +60°C
veckas symetriskt
väldigt flexibel
mycket lätt
tål upprepad böjning
minsta böjradien
Halogen- och mjukgörarfria
optimala flödesegenskaper
Generellt god UV- och ozonbeständighet
gemäß TRGS 727 und ATEX 2014/34 EU, bei beidseitiger Erdung der Spirale zur aspirativen und pneumatischen Förderung nicht brennbarer Stäube und Schüttgüter in Zone 22. Zum Fördern von Gasen und Flüssigkeiten mit niedriger Leitfähigkeit in Zone 2
Tillverkningsprocess enligt GMP EC 2023/2006

DN	arbetstryck vid 20 °C	arbetstryck vid 60 °C	vakuum*	böjningsradie**	utanför Ø	vikt/m	artikelnr.	max. tillverkningslängd
	bar	bar	bar	mm	mm	g		m
40	0,43	0,23	0,24	25	45	200	006197:40:x	25
45	0,42	0,23	0,22	28	50	240	006197:45:x	25
51	0,41	0,22	0,20	32	56	290	006197:51:x	25
60	0,39	0,21	0,19	38	65	360	006197:60:x	25
63	0,39	0,21	0,17	40	68	390	006197:63:x	25
65	0,39	0,21	0,16	42	70	410	006197:65:x	25
70	0,38	0,20	0,16	45	76	450	006197:70:x	25
Alla uppgifter utgår från en medie- och omgivningstemperatur på +20 °C. * Avser insidan av slangvinkeln Med reservation för tekniska ändringar och färgavvikelser.
